Protectores contra sobretensiones
¿Por qué instalarlos?
El rayo puede afectarnos fundamentalmente de dos modos, o por impacto directo o a través de una sobretensión, por lo que un sistema completo de protección contra el rayo está compuesto de dos sistemas; un sistema externo contra impactos directos, y otro interno para contrarrestar los efectos producidos por las sobretensiones.
Disponemos de protectores normalizados para proteger cualquier instalación y/o equipo, incluso fabricamos protectores a medida del cliente y de los sistemas que necesita proteger.
Contacte con nosotros y nuestro departamento técnico le asesorará en la elección más adecuada.
SPD · Sistemas de protección modular
Los dispositivos de protección contra sobretensiones Tipo 1 son aconsejables en instalaciones donde existe una elevada probabilidad de descargas atmosféricas.
| DISPOSITIVOS DE PROTECCIÓN COMPACTOS | ||||
| Referencia | Descripción | Uc. Máx | Iimp | Up |
| AD4-400/240 | Tetrapolar | 255 V | 100 kA | 1,5 kV |
| AD2-400/240 | Bipolar | 255 V | 100 kA | 1,5 kV |
| AD1-200/240 | Unipolar F-N | 255 V | 50 kA | 1,5 kV |
| AD1-400/240 | Unipolar N-T | 255 V | 100 kA | 1,5 kV |
| Disponibles para toda tipología de tierras. TT, IT, TN-S y TN-C | ||||
| Normas: IEC 61643-1, EN 61643-11 y UL 1449 | ||||

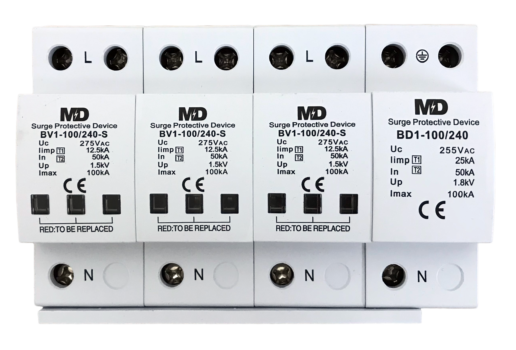

Los dispositivos de protección contra sobretensiones Tipo 1 + 2 se instalan en la cabecera de las instalaciones a proteger y aúnan las características de Tipo 1 y Tipo 2.
| DISPOSITIVOS DE PROTECCIÓN COMPACTOS | |||||
| Referencia | Descripción | Uc. Máx (F-N/N-T) | Iimp (L-N) (F-N/N-T) | In | Up |
| BD4-100/240 | Tetrapolar | 275 V / 255 V | 12,5 / 25 kA | 50 kA | 1,5 / 1,8 kV |
| BD4-100/240 S | Tetrapolar | 275 V / 255 V | 12,5 / 25 kA | 50 kA | 1,5 / 1,8 kV |
| BD2-100/240 | Bipolar | 275 V / 255 V | 12,5 / 25 kA | 50 kA | 1,5 / 1,8 kV |
| BD2-100/240 S | Bipolar | 275 V / 255 V | 12,5 / 25 kA | 50 kA | 1,5 / 1,8 kV |
| BD1-100/240 | Unipolar | 255 V | 25 kA | 50 kA | 1,8 kV |
| BD4M-50/240 | Tetrapolar | 275 V / 255 V | 12,5 / 50 kA | 20 kA | 1,5 kV |
| BD2M-50/240 | Bipolar | 275 V / 255 V | 12,5 / 50 kA | 20 kA | 1,5 kV |
| Para señalización remota consultar referencia. | |||||
| Disponibles para toda tipología de tierras. TT, IT, TN-S y TN-C | |||||
| Normas: IEC 61643-1, EN 61643-11 y UL 1449 | |||||
| DISPOSITIVOS DE PROTECCIÓN ENCHUFABLES | |||||
| Referencia | Descripción | Uc. Máx (F-N/N-T) | Iimp (L-N) (F-N/N-T) | In | Up |
| BD4-60/240 | Tetrapolar | 275 V / 255 V | 7 / 15 kA | 30 kA | 1,5 / 1,8 kV |
| BD2-60/240 | Bipolar | 275 V / 255 V | 7 / 15 kA | 30 kA | 1,5 / 1,8 kV |
| BV1-60/240 | Unipolar | 275 V | 7 kA | 30 kA | 1,5 kV |
| Para señalización remota consultar referencia. | |||||
| Disponibles para toda tipología de tierras. TT, IT, TN-S y TN-C | |||||
| Normas: IEC 61643-1, EN 61643-11 y UL 1449 | |||||

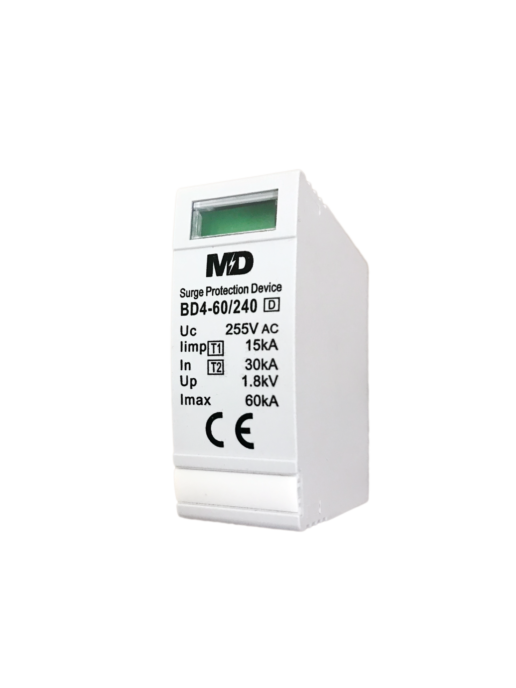

| CARTUCHO PARA DISPOSITIVOS DE PROTECCIÓN ENCHUFABLES | |||||
| Referencia | Descripción | Uc. Máx (F-N/N-T) | Iimp (L-N) (F-N/N-T) | In | Up |
| BD2-60/240 V | Cartucho F-N | 275 V | 7 kA | 30 kA | 1,5 kV |
| BD2-60/240 D | Cartucho N-T | 275 V | 15 kA | 30 kA | 1,8 kV |
| BD4-60/240 V | Cartucho F-N | 275 V | 7 kA | 30 kA | 1,5 kV |
| BD4-60/240 D | Cartucho N-T | 255 V | 15 kA | 30 kA | 1,8 kV |
Los dispositivos de protección contra sobretensiones Tipo 2 se instalan en la cabecera de las instalaciones eléctricas y en los paneles de alimentación secundarios. Protegen los equipos electrónicos y eléctricos contra sobretensiones transitorias de origen industrial, atmosférico y de maniobra.
| DISPOSITIVOS DE PROTECCIÓN ENCHUFABLES | |||||
| Referencia | Descripción | Uc. Máx | In | I Máx | Up |
| BV1-40/240 | Unipolar | 275 V | 20 kA | 40 kA | 1,2 kV |
| BD2-40/240 | Bipolar | 275 V / 255 V | 20 kA | 40 kA | 1,2 / 1,5 kV |
| BD4-40/240 | Tetrapolar | 275 V / 255 V | 20 kA | 40 kA | 1,2 / 1,5 kV |
| BV4M-40/240 | Tetrapolar | 275 V | 20 kA | 40 kA | 1,2 kV |
| BV2M-40/240 | Bipolar | 255 V | 20 kA | 40 kA | 1,2 kV |
| Para señalización remota consultar referencia. | |||||
| Disponibles para toda tipología de tierras. TT, IT, TN-S y TN-C | |||||
| Normas: IEC 61643-1, EN 61643-11 y UL 1449 | |||||
| DISPOSITIVOS DE PROTECCIÓN ENCHUFABLES | |||||
| Referencia | Descripción | Uc. Máx | In | I Máx | Up |
| BV2-40/240 V | Cartucho F-N | 275 V | 20 kA | 40 kA | 1,2 kV |
| BD2-40/240 D | Cartucho N-T | 275 V | 20 kA | 40 kA | 1,2 kV |
| BV4M-40/240 | Cartucho F-N / N-T | 275 V | 20 kA | 40 kA | 1,2 kV |
| BV2M-40/240 | Cartucho F-N / N-T | 275 V | 20 kA | 40 kA | 1,2 kV |

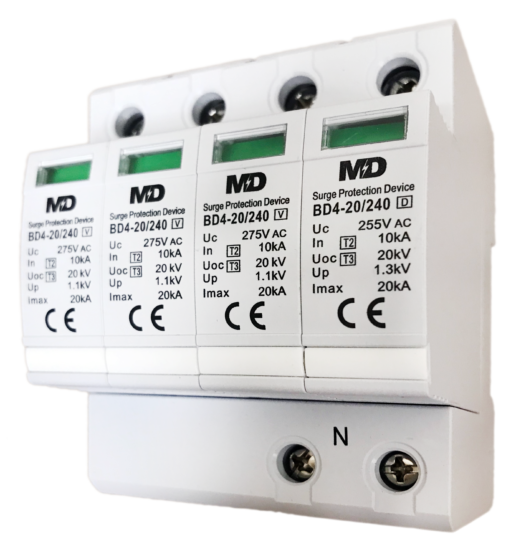

Los dispositivos de protección contra sobretensiones Tipo 2+3 se instalan en la alimentación de los receptores finales y aúnan las características de Tipo 2 y Tipo 3.
| DISPOSITIVOS DE PROTECCIÓN ENCHUFABLES | ||||||
| Referencia | Descripción | Uc. Máx | In | I Máx | Up | Uoc |
| BV1-20/240 | Unipolar | 275 V | 10 kA | 20 kA | 1,1 kV | 20 kV |
| BD2-20/240 | Bipolar | 275 V / 255 V | 10 kA | 20 kA | 1,1 / 1,3 kV | 20 kV |
| BD4-20/240 | Tetrapolar | 275 V / 255 V | 10 kA | 20 kA | 1,1 / 1,3 kV | 20 kV |
| BV2M-20/240 | Bipolar | 275 V | 10 kA | 20 kA | 1,1 kV | 20 kV |
| BV4M-20/240 | Tetrapolar | 255 V | 10 kA | 20 kA | 1,1 kV | 20 kV |
| Para señalización remota consultar referencia. | ||||||
| Disponibles para toda tipología de tierras. TT, IT, TN-S y TN-C | ||||||
| Normas: IEC 61643-1, EN 61643-11 y UL 1449 | ||||||
| CARTUCHOS PARA DISPOSITIVOS DE PROTECCIÓN ENCHUFABLES | ||||||
| Referencia | Descripción | Uc. Máx | In | I Máx | Up | Uoc |
| BD2-20/240 V | Cartucho F-N | 275 V | 10 kA | 20 kA | 1,1 kV | 20 kV |
| BD4-20/240 V | Cartucho F-N | 275 V | 10 kA | 20 kA | 1,1 kV | 20 kV |
| BD2M-20/240 V | Cartucho F-N / N-T | 275 V | 10 kA | 20 kA | 1,1 kV | 20 kV |
| BV4M-20/240 V | Cartucho F-N / N-T | 275 V | 10 kA | 20 kA | 1,1 kV | 20 kV |
| BD2-20/240 D | Cartucho N-T | 255 V | 10 kA | 20 kA | 1,3 kV | 20 kV |
| BD4-20/240 D | Cartucho N-T | 255 V | 10 kA | 20 kV | 1,3 kV | 20 kV |
Dispositivos de protección contra sobretensiones para equipos de protección que trabajan en corriente continua. Protegen los equipos fotovoltaicos contra sobretensiones transitorias de origen atmosférico y de maniobra.
| DISPOSITIVOS DE PROTECCIÓN ENCHUFABLES | |||||
| Referencia | Descripción | Ucpv | PV In | I Máx | Up |
| BF3-40/600 | Tripolar | 620 Vcc | 20 kA | 40 kA | 2,0 kV |
| BF3-40/1000 | Tripolar | 1060 Vcc | 20 kA | 40 kA | 3,6 kV |
| BF3-40/1500 | Tripolar | 1520 Vcc | 20 kA | 40 kA | 4,0 kV |
| Para señalización remota consultar referencia. | |||||
| Normas: IEC 61643-1, EN 61643-11 y UL 1449 | |||||
| CARTUCHOS PARA DISPOSITIVOS DE PROTECCIÓN ENCHUFABLES | |||||
| Referencia | Descripción | Ucpv | PV In | I Máx | Up |
| BF3-40/600 V | Cartucho | 620 Vcc | 20 kA | 40 kA | 2,0 kV |
| BF3-40/1000 V | Cartucho | 1060 Vcc | 20 kA | 40 kA | 3,6 kV |
| BF3-40/1500 V | Cartucho | 1520 Vcc | 20 kA | 40 kA | 4,0 kV |
Los dispositivos de protección contra sobretensiones para líneas de datos protegen los equipos electrónicos de la red de comunicación contra cualquier sobretensión transitoria inducida sobre las líneas de datos. Estos protectores deben instalarse lo más cerca posible del equipo a proteger.
| DISPOSITIVOS DE PROTECCIÓN PARA LÍNEAS DE DATOS | ||||||
| Referencia | Descripción | Uc. Máx | In | I Máx | Up (L-L / L-T) | IL |
| TD/5-B0 | 1 par | 6 Vcc | 5 kA | 10 kA | 80/350 V | 500 mA |
| TD/12-B0 | 1 par | 15 Vcc | 5 kA | 10 kA | 150/350 V | 500 mA |
| TD/24-B0 | 1 par | 28 Vcc | 5 kA | 10 kA | 200/500 V | 500 mA |
| TD/48-B0 | 1 par | 60 Vcc | 5 kA | 10 kA | 250/500 V | 500 mA |
| TD/110-A0 | 1 par | 180 Vcc | 5 kA | 10 kA | 0,5 kV | 500 mA |
| TD/250-A0 | 1 par | 275 Vcc | 5 kA | 10 kA | 1/0,75 kV | 500 mA |
| Normas: IEC 61643-1 | ||||||

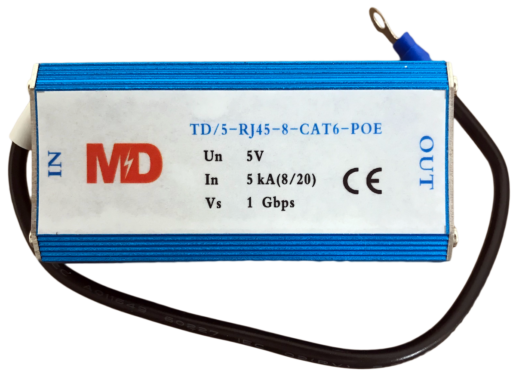

| DISPOSITIVOS DE PROTECCIÓN PARA LÍNEAS TELEFÓNICAS, ADSL Y ETHERNET | ||||||
| Referencia | Descripción | Uc. Máx | In (L-L / L-T) | I Máx (L-L / L-T) | Up (L-L / L-T) | IL |
| TD/110-RJ11-4 | Para línea telefónica mediante conector RJ1 | 180 Vcc | 2 kA | 5 kA | 200/500 V | 0,5 A |
| TD/5-RJ45-8-CAT 6 | Para Ethernet mediante conector RJ45, Cat 6 | 6 Vcc | 2,5 kA | 5 kA | 15/800 V | 0,5 A |
| TD/5-RJ45-8-CAT 6-POE | Ethernet RJ 45, Cat 6 Power Over Ethernet | 6 Vcc (57 Vcc POE) | 2,5 kA | 5 kA | 25/600 V | 0,5 A |
| Normas: IEC 61643-1 | ||||||
Los dispositivos de protección contra sobretensiones para cables coaxiales protegen los equipos electrónicos asociados a la instalación coaxial frente a cualquier tipo de sobretensión transitoria inducida sobre los cables coaxiales. Estos protectores deben instalarse lo más próximo posible a los equipos a proteger.

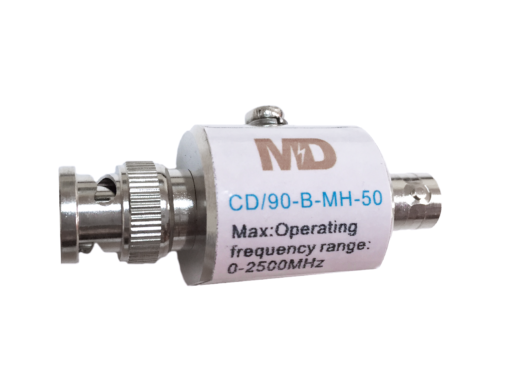

| DISPOSITIVOS DE PROTECCIÓN PARA CABLES COAXIALES | |||||
| Referencia | Descripción | Uc. Máx | I Máx | Impedacia | Up |
| CD-90-B-HH-75 | Tipo BNC Hembra – Hembra | 70 Vcc | 20 kA | 75 Ω | 700 V |
| CD-250-B-HH-75 | Tipo BNC Hembra – Hembra | 200 Vcc | 20 kA | 75 Ω | 700 V |
| CD-90-B-MH-75 | Tipo BNC Macho – Hembra | 70 Vcc | 20 kA | 75 Ω | 700 V |
| CD-250-B-MH-75 | Tipo BNC Macho – Hembra | 200 Vcc | 20 kA | 75 Ω | 700 V |
| CD-90-F-HH-75 | Tipo F Hembra – Hembra | 70 Vcc | 20 kA | 75 Ω | 700 V |
| CD-250-F-HH-75 | Tipo F Hembra – Hembra | 200 Vcc | 20 kA | 75 Ω | 700 V |
| CD-90-F-MH-75 | Tipo F Macho – Hembra | 70 Vcc | 20 kA | 75 Ω | 700 V |
| CD-250-F-MH-75 | Tipo F Macho – Hembra | 200 Vcc | 20 kA | 75 Ω | 700 V |
| Disponibles en otros tipos de conexión e impedancia. | |||||
| Normas: IEC 61643-2 | |||||
SPU · Sistemas de protección unificada
Los sistemas de protección unificada, también conocidos como SPU, están compuestos por múltiples conjuntos de protección redundantes coordinados entre sí y diseñados según los criterios de máxima capacidad de descarga y mínima tensión residual. Su diseño permite la implementación de módulos accesorios, así como su adaptación a las necesidades de cada instalación, dando preferencia a la seguridad y al buen funcionamiento de la misma.
Los SPU han sido concebidos para asegurar la protección de las instalaciones frente a sobretensiones de origen atmosférico e industrial, armónicos MF/AM y picos asociados a microinterrupciones. Además, la instalación eléctrica estará protegida contra sobretensiones, cortes de energía y asimetría de fases agregando un conjunto PTR4. Este conjunto es programable en tiempo y voltaje.
- Gran capacidad de descarga para formas de onda de 8/20 µs y 10/350 µs.
- Valores residuales cercanos a la tensión de la instalación protegida.
- Filtrado de frecuencia.
- Son 3 o 4 conjuntos protectores efectivos y autocoordinados cada uno por si mismo.
- Elimina sobretensiones entre fases, fases-tierra, fases-neutro y neutro-tierra.
- Tiempo de respuesta de 0,025µs.
- Las microinterrupciones del orden de milisegundos se eliminan en instalaciones de baja potencia.
- Reparable
| PRINCIPALES CARACTERÍSTICAS PARA DEFINIR LAS DIFERENTES GAMAS DE SPU | |||||
| SERIE 4D | SERIE 2D | SERIE 4S | SERIE 2S | SERIE 3F | |
| Modo de instalación | Paralelo | Paralelo | Serie | Serie | Paralelo |
| Tensión nominal (V)(1) | 230/240 | 230 | 230/240 | 230 | 400 |
| Protección contra sobretensiones transitorias industriales 8/20 µs | * | * | * | * | * |
| Protección contra sobretensiones transitorias de rayos 10/350 µs (2) | * | * | * | – | – |
| Protección frente a sobretensiones permanentes (3) | * | * | * | – | – |
| Protección frente a subtensiones (3) | * | * | * | – | – |
| Protección de asimetría de fases (3) | * | * | * | – | – |
| Protección de harmónicos MF/AF | * | * | * | * | * |
| (1) Disponible en otras tensiones bajo pedido. | |||||
| (2) Según modelos. | |||||
| (3) Requiere la adición del conjunto PTR4. | |||||
SERIE 2D
Sistemas de protección monofásicos en derivación.
SERIE 4D
Sistemas de protección trifásicos en derivación.
SERIE 4S
Sistemas de protección trifásicos en serie.
SERIE 2S
Sistemas de protección monofásicos en serie.
SERIE DK
Sistemas de protección en derivación para alta tensión.
SERIE TC
Sistemas de protección a líneas de datos y comunicación.
Nuestros sistemas de protección han sido diseñados para proteger todo tipo de instalaciones eléctricas y electrónicas de cualquier potencia, especialmente aquellas que cuentan con dispositivos electrónicos sensibles. Con la instalación de un SPU se evita que las instalaciones se vean afectadas por: sobretensiones, microinterrupciones, armónicos, subtensiones, asimetría de fases y compatibilidad electromagnética.
Dado que no todas las instalaciones son iguales, y para protegerlas eficazmente, es necesario adaptarse tanto a sus características como a las exigencias de nuestro cliente, en MD ofrecemos la posibilidad de modificar las prestaciones de nuestros productos. Por tanto, cualquier dispositivo desarrollado por MD puede:
- Ajustarse a tensiones de alimentación especiales: 500 V, 690 V, etc.
- Modificar el grado IP en las instalaciones que lo requieran.
- Incrementar la capacidad de disipación de energía en instalaciones sometidas a descargas muy energéticas.
- Aumentar la capacidad de filtrado de frecuencia.
- Adaptarse a cualquier tipología de red: bifásicos, trifásicos son neutro, IT, TT, etc.
- Incorpora alarmas acústicas.
| NOTA |
| Si necesita algún SPD o SPU con diferentes características, contacte con nosotros y nuestro departamento técnico le asesorará en la elección más adecuada. |
Protección ferroviaria
Somos especialistas en el diseño y fabricación de dispostivos de protección ferroviaria. Nuestros dispositivos están diseñador bajo criterios de robustez máxima fiabilidad. Colaboramos con ingenierías en la búsqueda de soluciones a problemas específicos mediante el desarrollo de dispositivos personalizados. Los dispositivos de protección más relevantes diseñados y desarrollados por MD son:
- Protección de grupos rectificadores de las subestaciones frente a sobretensiones.
- Protección de dispositivos electrónicos de servicios auxiliares frente a sobretensiones y armónicos MF/AF.
- Protección de cabinas enclavadas frente a sobretensiones, armónicos MF/AF y sobreintensidades.
- Protección de circuitos de señalización contra sobretensiones.
- Dispositivos de protección polarizada (DPPo).
- Descargadores de intervalos.
- Dispositivos de protección contra la corrosión electrolítica.
- Autoválvulas de exterior.
- Autoválvulas de interior con señalización remota.
