AS Tester PRO

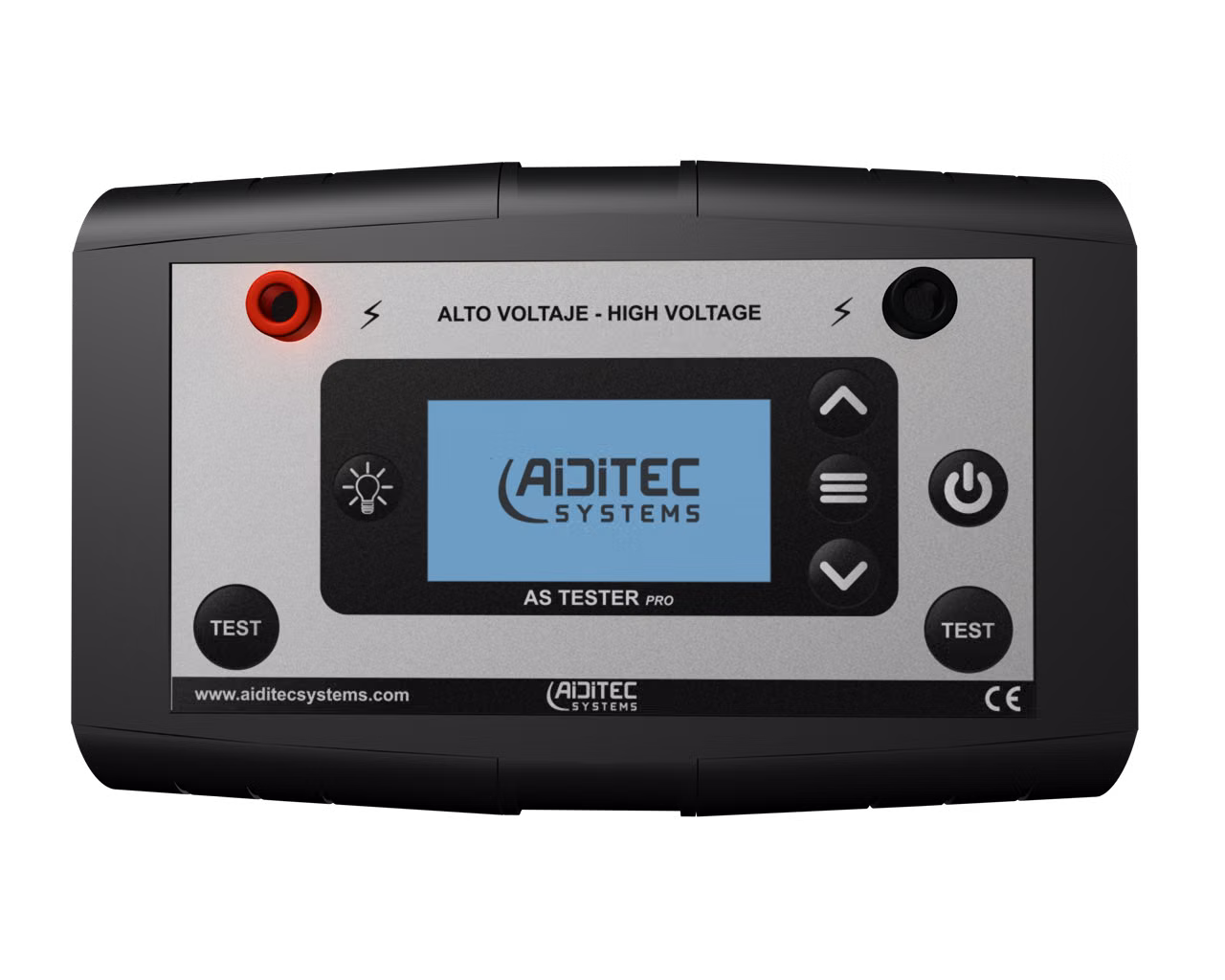

AS TESTER PRO es un dispositivo de medición portátil desarrollado por AIDITEC SYSTEMS, S.L. que realiza el testeo automático y completo del funcionamiento de todos pararrayos con dispositivo de cebado fabricados por AIDITEC SYSTEMS, S.L.

Es un equipo imprescindible para las revisiones de las instalaciones de protección contra el rayo, dado que evalúa el funcionamiento del elemento más expuesto, el pararrayos, que de otra forma es imposible de comprobar.

AS Tester

  • Fabricados con materiales de alta calidad
  • Tensión máxima de salida: 5000 V
  • Test de cebado del pararrayos: 0.3 mA ± 2%
  • Batería: 7,2V / 1200 mAh
  • Vida de la batería: 1000 test
  • Temperatura de funcionamiento: de -20°C hasta +50°C
  • Dimensiones del medidor: 145 x 95 x 35 mm
  • Dimensiones del estuche: 290 x 240 x 100 mm
  • Peso: 288 gr.
  • Peso con estuche: 881 gr.

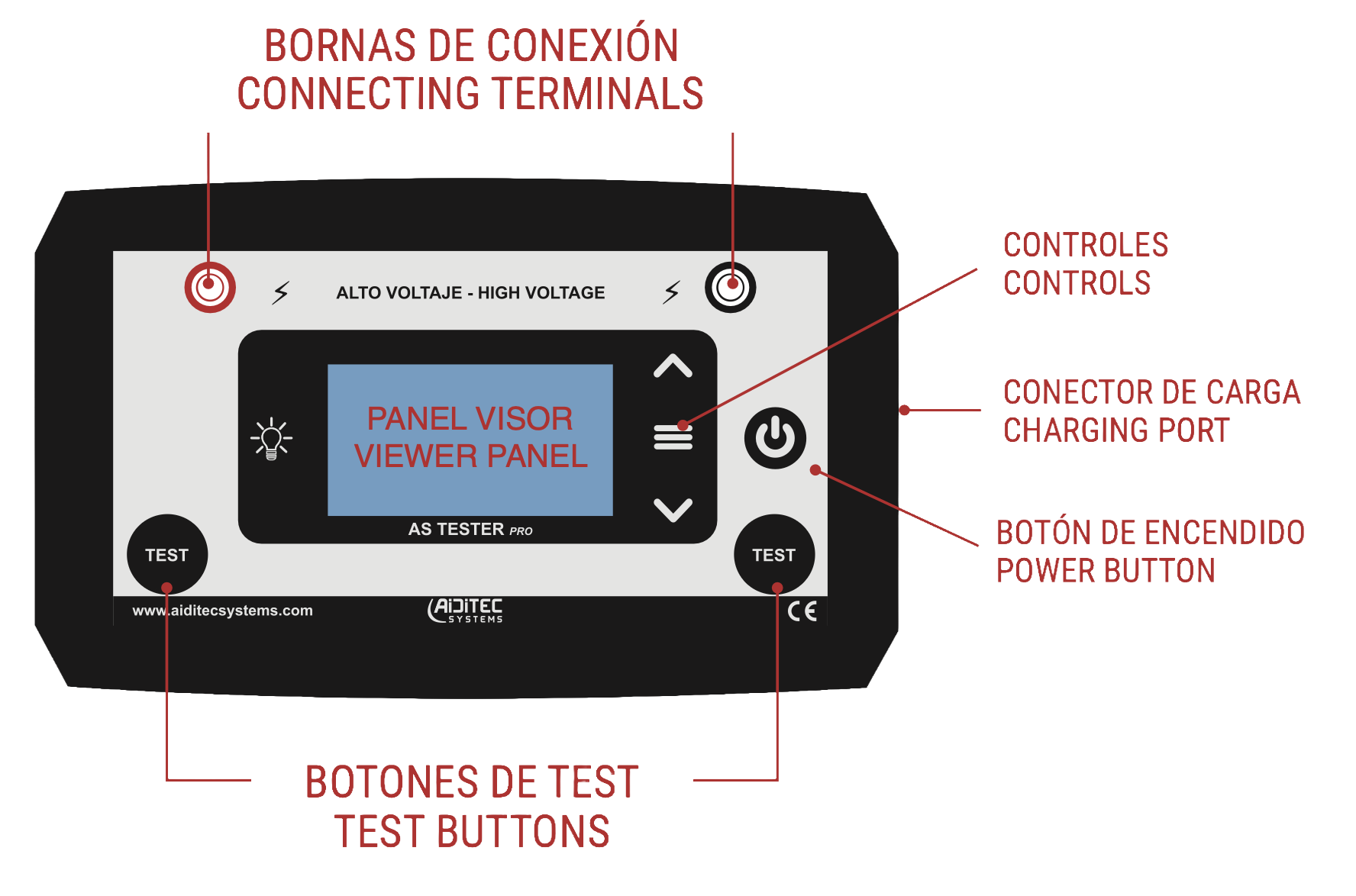

INSTRUCCIONES

  1. Conectar los cables de las bornas de conexión del comprobador.
  2. Conectar las pinzas del pararrayos en posición de test, según se indica en el esquema de conexión.
  3. Pulsar el botón de encendido.
  4. Seleccionar «New test».
  5. Pulsar simultáneamente los dos botones TEST para iniciar el ciclo.
  6. Esperar unos segundos mientras el comprobador realiza el testeo.

CONEXIÓN

La medición se debe realizar siempre entre 2 potenciales existentes en todos los pararrayos con dispositivo de cebado (PDC):

  1. Potencial atmosférico (Punta y carcasa)
  2. Potencial tierra* (Eje)

*Si se efectúa la medición con el pararrayos instalado, la conexión a potencial tierra puede realizarse en el mástil o en la bajante, ya que ambos elementos estarían unidos al eje del pararrayos.

SEGURIDAD

  • No tocar el pararrayos en el momento de la realización del testeo.
  • Este equipo produce alta tensión. Manipular las pinzar de conexión correctamente.
  • Es necesario pulsar los botones de test con ambas manos.
  • Evitar realizar el test en condiciones de tormenta.
